龍門型立式加工中心機 》BDO 系列
BDO-2217-8228
Roller-Rail Linear Guide Ways for X/Y, Box Way for Z axis
BDO-2217-8228
Roller-Rail Linear Guide Ways for X/Y, Box Way for Z axis
BDO-2217-8228
Roller-Rail Linear Guide Ways for X/Y, Box Way for Z axis

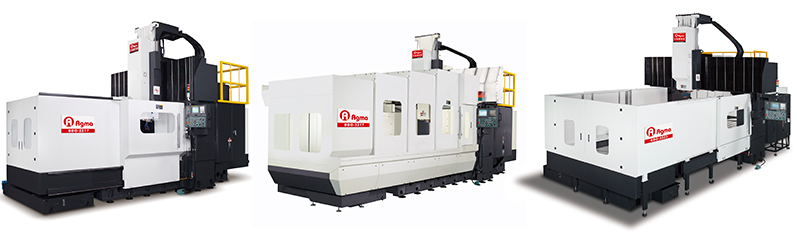

BDO-2217-8228 BRIDGE TYPE DOUBLE COLUMN MACHINING CENTER (PULLEY DRIVEN/GEAR DRIVEN)



BDO 系列


龍門型立式加工中心機
 1.  X/Y/Z 1,020/560/510mm 油壓配重
  • 主軸頭兩側對稱式油壓缸配重設計,減少Z軸溫升熱變形與延長馬達壽命。

雙螺旋式鐵屑輸送機
  • 底座兩側排屑,排屑溝槽與底座一體成型,不外漏切削液,鐵屑肖除效率高。

 1.  X/Y/Z 1,020/560/510mm 橫樑
  • 橫樑結構採箱型段差設計,鞍座與橫樑結合面跨距加大以提昇主軸頭所帶來的彎曲力距及減少橫樑變形。

 1.  X/Y/Z 1,020/560/510mm 刀庫
  • 刀庫附接水盤,回收刀把殘留切削液與切屑;空間封閉式規劃,操工安全性高。

 1.  X/Y/Z 1,020/560/510mm 主軸
  • 高剛性結構設計,經有限元素分析,最佳結構剛性及抗振動,切削加工穩定。
  • 整體式高精度主軸,採用滾珠軸承跨距支撐,承受加工振動能力佳。
  • 浮動式油壓鬆刀設計。

 1.  X/Y/Z 1,020/560/510mm 一體式導螺桿座
  • Y軸導螺桿軸承座採一體式設計,剛性最佳。

 1.  X/Y/Z 1,020/560/510mm 操作箱
  • 可旋轉式操作箱可依工作狀況調整角度。

標準附件
1. 雙油壓缸式配重系統
2. 移動式手動脈波產生器
3. 中央自動潤滑系統
4. 全封式防護罩(不含頂面)
5. 32刀落地式及自動換刀系統
6. 切削液冷卻系統
7. 底盤雙排屑螺桿
8. RS-232介面
9. 鏈式鐵屑輸送機及除屑車
10. 清潔用水槍及風槍
11. 剛性攻牙
12. 工具箱(含調整用工具一套)
13. 腳踏式自動鬆夾刀
14. 維護及操作說明書一套
特別附件:
1. 光學尺全閉環回饋系統
2. 自動刀長量測
3. 主軸中心出水
4. 半罩式防護罩
5. 4,000/8,000 RPM 主軸
6. 全密式防護罩
7. 40/60刀刀庫
8. 油水分離機
9. 油路刀把
10. Z軸行程1200mm
11. 五面頭(3500rpm)
